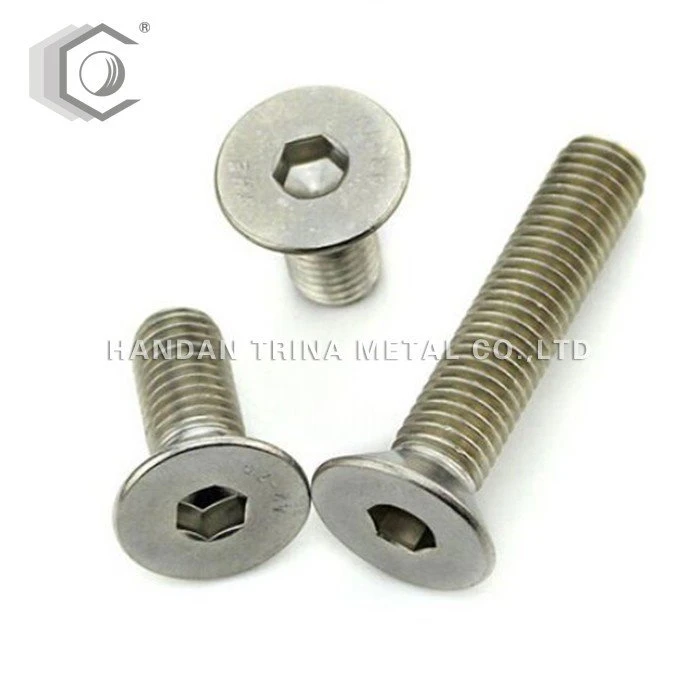

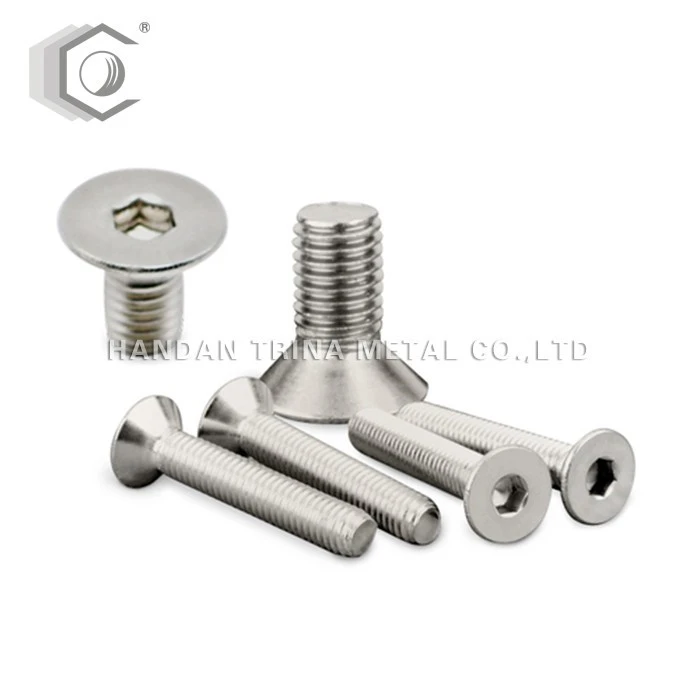

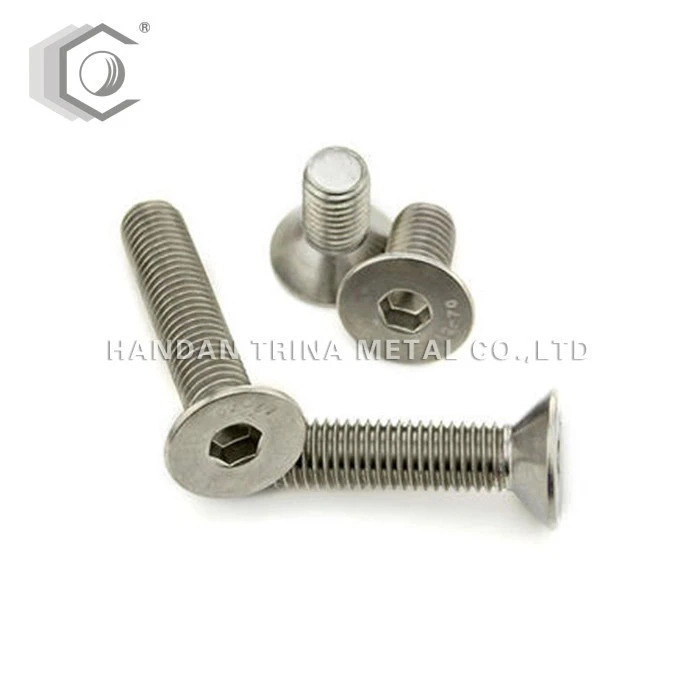

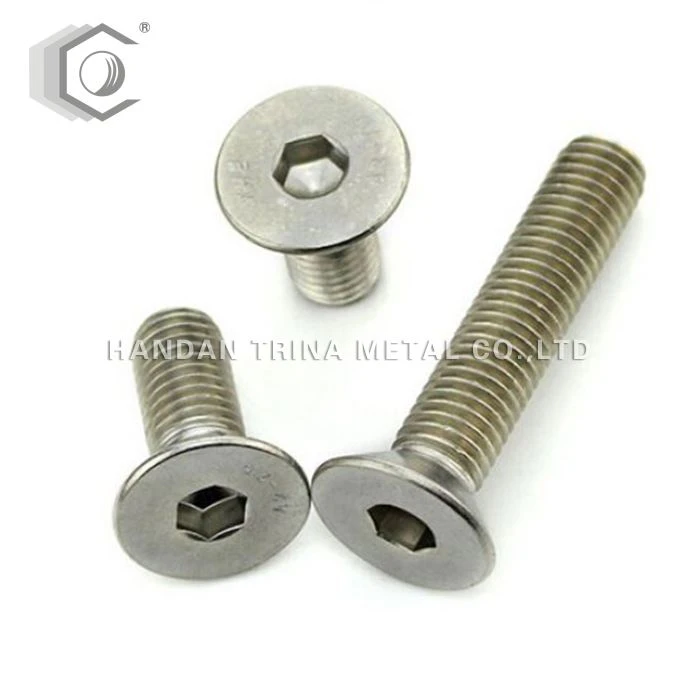

کوونٹرسونک اندرونی زاویہ بولٹ بھی کوونٹرسونک سکرو اور فلیٹ مشین پیچ کہا جاتا ہے. وہ ایک قسم کی تعمیر کے حصے ہیں. سر ایک 90 ڈگری شنک ہے, جس میں ایک عام لکڑی سکرو کی طرح ہے. اس کے سر میں ایک آلے کی سخت نالی ہے ، جیسے ایک فونٹ ، کراس ، مسدس ، quونچی ، غیر جانبدار ، وغیرہ.

سائز: M3-M24

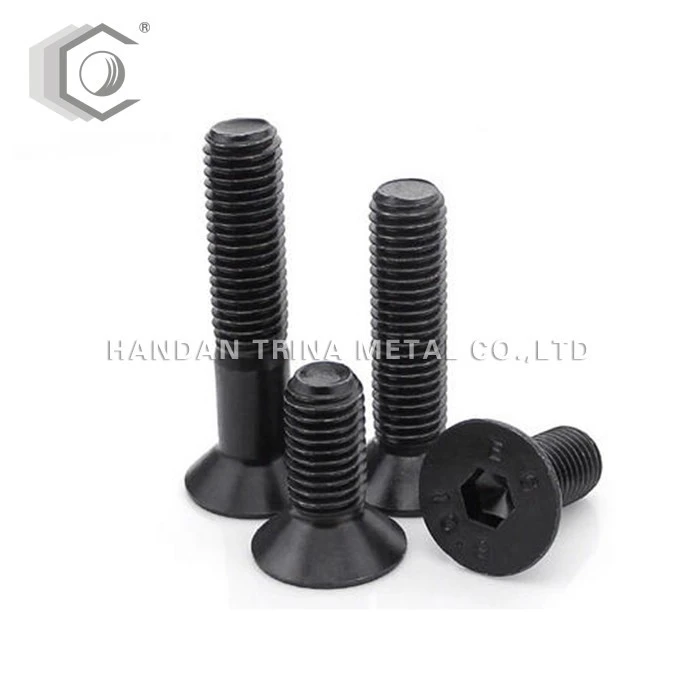

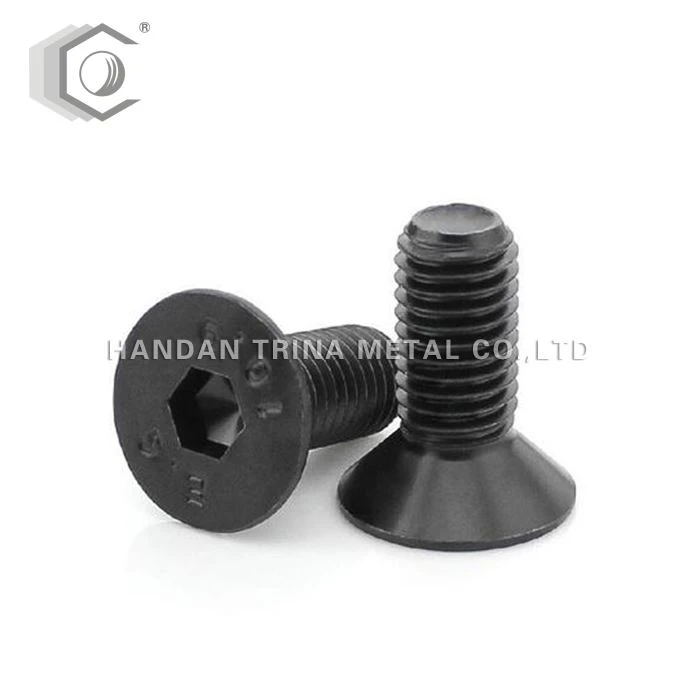

سطح: زپ/سیاہ

ڈی	M3	ایم4	M5	M6	M8	M10	M12	(M14)	ایم 16	(M18)	M20	(M22)	M24
ص	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
α	90	90	90	90	90	90	90	90	90	90	90	60	60
بی	12	14	16	18	22	26	30	34	38	42	46	50	54
	/	/	/	24	28	32	36	40	44	48	52	56	60
	/	/	/	/	/	45	49	53	57	61	65	69	73
گہرا	6	8	10	12	16	20	24	27	30	33	36	36	39
گہرا	5.7	7.64	9.64	11.57	15.57	19.48	23.48	26.48	29.48	32.38	35.38	35.38	38.38
Ds	3	4	5	6	8	10	12	14	16	18	20	22	24
Ds	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67	21.67	23.67
مشرقی	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	11.43	13.72	13.72	16	16
کے	1.7	2.3	2.8	3.3	4.4	5.5	6.5	7	7.5	8	8.5	13.1	14
ایس	2	2.5	3	4	5	6	8	10	10	12	12	14	14
	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	10.025	12.032	12.032	14.032	14.032
	2.1	2.6	3.1	4.12	5.14	6.14	8.175	10.175	10.175	12.212	12.212	14.212	14.212
T	1.2	1.8	2.3	2.5	3.5	4.4	4.6	4.8	5.3	5.5	5.9	8.8	10.3
T	0.95	1.55	2.05	2.25	3.2	4.1	4.3	4.5	5	5.2	5.6	8.44	9.87

اثر:

منسلک ٹکڑا پر بڑھتے ہوئے سوراخ کی سطح پر ، ایک 90 ڈگری مخروط گول ساکٹ machined ہے ، اور فلیٹ مشین سکرو کے سر گول ساکٹ میں ہے اور منسلک ٹکڑا کی سطح کے ساتھ فلش ہے. نصف راؤنڈ ہیڈ فلیٹ مشین پیچ کے ساتھ کچھ مواقع میں فلیٹ مشین پیچ بھی استعمال کیا جاتا ہے. اس قسم کی سکرو زیادہ خوبصورت ہے اور ان جگہوں میں استعمال کیا جاتا ہے جہاں سطح تھوڑی نکاس کی اجازت دے سکتی ہے. سکرو دو یا زیادہ اشیاء کو منسلک کرنے کا کردار ادا کرتا ہے اور روزانہ کی زندگی یا صنعتی مینوفیکچرنگ میں لازمی ضرورت ہے.

ہدایات:

کوونٹرسونک سر سکرو زیادہ تر تنصیب کے بعد استعمال کیا جاتا ہے, حصوں کی سطح کو اٹھایا نہیں کیا جا سکتا, اور باندھ دیا حصوں میں دو thicknesses ہیں, نام نہاد موٹی, جس کا مطلب یہ ہے کہ باندھ دیا حصہ کی موٹائی کوونٹرسونک سکرو کے سر کی موٹائی سے زیادہ ہے کے بعد سخت کر ہے, وہاں اب بھی ہے سکرو دھاگے اس موضوع سوراخ میں داخل نہیں ہوتا. اس صورت میں ، کوونٹرسونک سکرو یقینی طور پر سخت کر ہو سکتا ہے. عام طور پر ایک اور صورت حال ہے, کہ, باندھ دیا حصوں کی موٹائی کوونٹرسونک سکرو کے سر کی اونچائی سے کم ہے, جو کہ میکانی سامان میں شیٹ دات کے حصوں میں عام ہے, چیسس کے قبضہ کے کنکشن کے طور پر, دروازے اور باکس; احاطہ اور سامان کے سامان کے کنکشن کے شیٹ میٹل ، وغیرہ. حصہ کی چھوٹی موٹائی کی وجہ سے ، باندھ دیا شیٹ میٹل حصہ کے سوراخ کے ذریعے سکرو مکمل طور پر ایک مخروط سوراخ ہے. اس صورت میں, کوونٹرسونک سکرو سخت کر ہے جب, سکرو سر شیٹ میٹل حصہ سکیڑیں کے لئے ایک مخروط کی سطح نہیں ہے, لیکن سکرو سر کے سب سے نیچے اور موضوع کے سوراخ کے سب سے اوپر نچوڑا ہیں. اگرچہ سکرو سخت کر ہے کہ محسوس ہوتا ہے ، شیٹ میٹل کا حصہ دبایا جا رہا ہے بجائے پھنس گیا ہے. اس صورت میں ، اگرچہ سکرو سخت کر ہے محسوس ہوتا ہے کہ ، شیٹ میٹل سونے کا ٹکڑا واقعی سخت کر نہیں ہے. یہ ایک بہت ہی عام صورت حال ہے ۔
